光伏發電測試儀器——便攜式EL檢測儀的使用指南

EL 測試儀的工作原理是：給太陽電池通入 1-40mA 的正向電流，利用光生伏打效應的逆過程使其通電發光，即電致發光。然后，利用成像系統將信號發送到計算機軟件，經過處理后，太陽電池的 EL 圖像便會顯示在屏幕上。太陽電池電致發光的亮度與電子擴散長度成正比，也與電流密度成正比。通過對 EL 圖像進行分析，可以有效地發現光伏組件是否存在隱裂和破片等現象。

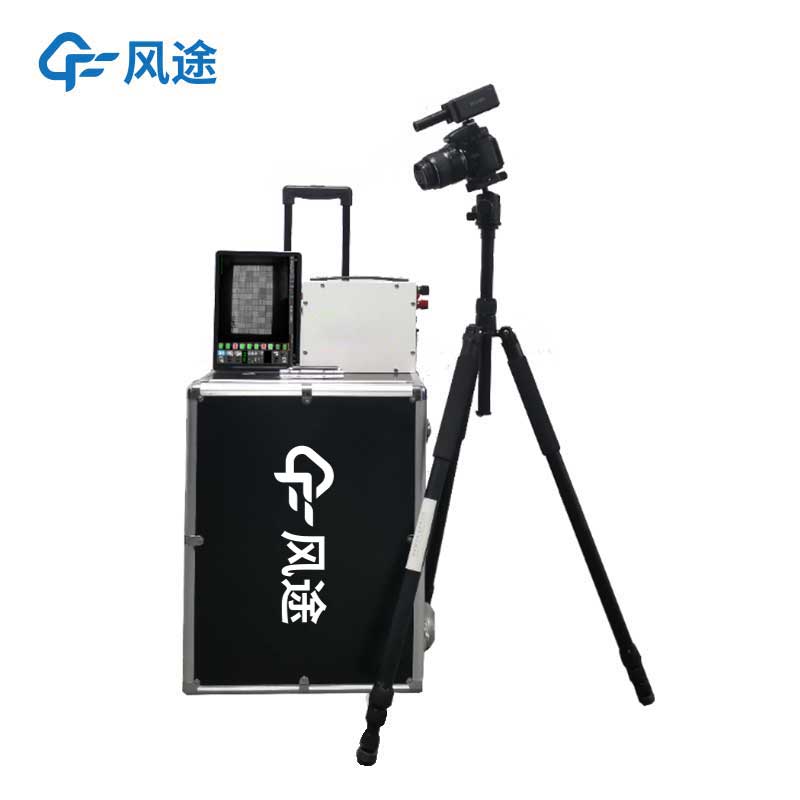

風途推出便攜式 EL 檢測設備，滿足電站 EL 現場測試需求。該設備方便攜帶、易安裝，能在復雜現場條件下測試，快速診斷光伏組件 EL 缺陷。光伏電池內部缺陷危害大，影響電池板壽命和發電效率，甚至引火災，給業主造成經濟損失。此設備為光伏電站安裝、運行維護及質量評估提供依據。

EL測試的程序：

一、檢測人員與方式

EL 檢測由驗收執行機構相關人員進行，如業主或業主委托的檢測機構，采用抽檢的方式。

二、抽樣準備

業主根據到貨進度制訂合理抽樣方案。對于到貨的組件批次，可進行抽樣并將抽樣組件集中放置。同時，業主需做好抽樣組件與到貨批次的溯源記錄，以便后續分階段檢測。抽樣數量由業主自行確定，可參考標準為：20MW（含）以下抽檢比例不低于 0.8%；20 - 50MW，抽檢比例不低于 0.5%；50MW 以上抽檢比例不低于 0.3%。

三、檢測設備與內容

檢測使用 EL 測試儀，主要檢測內容為確定組件是否存在隱裂。

四、合格判定標準

符合如下組件 EL 判定標準：對于被抽檢的組件而言，若 EL 檢測不合格的數量不超過 N（N 為國家標準 GB/T 2828.1 中 AQL2.5 標準所規定的合格判定數量），則可認定該批次合格。倘若超過 N 塊組件不合格，需增加與原抽檢數量相同的組件進行再次檢測。若再次檢測后仍有超過 N 塊組件不合格，那么此批次組件將被判定為不合格。
